ФОЛЬГИРОВАННЫЕ СВЧ-МАТЕРИАЛЫ:

СФВЧ

Материал фольгированный СВЧ – диапазона
марки СФВЧ

Материал марки СФВЧ представляет собой высокочастотный армированный ламинат с малыми потерями, предназначенный для изготовления двухсторонних, многослойных печатных плат и печатных плат со смешанными диэлектриками

Свойства материала:

Армирован стеклотканью, что улучшает прочностные характеристики материала.
Не содержит фторопласт, что позволяет использовать традиционные не дорогие технологии обработки материалов типа FR-4.
Улучшенные свойства по показателю стабильность линейных размеров.

Материал имеет более улучшенный показатель по стабильности линейных размеров по сравнению с другими СВЧ материалами.
Материал оптимально подходит для многослойных и смешанных печатных плат.

Стабильные диэлектрические свойства в широком диапазоне частот, превосходные высокочастотные характеристики в связи с малой диэлектрической проницаемостью позволяют использовать материал для устройств, работающих на высоких и сверхвысоких частотах.
Малые диэлектрические потери в СВЧ - диапазоне.

Материал подходит для применения в устройствах с частотами свыше 1010Гц.

Стабильные высокочастотные характеристики при повышенной влажности.

Область применения:
- Антенны базовых станций сотовой связи.
- Усилители мощности.
- Понижающие преобразователи.
- Высокоскоростные системные платы.

Стандартные размеры материала:

- толщина материала (мм): от 0.8 до 5.0
- формат материала (мм): 1220х1020

ТИПИЧНЫЕ СВОЙСТВА материала СФВЧ

Наименование показателя	Ед. изм.	Условие кондиционирования	Норма
Прочность на отслаивание фольги, не менее	Н/мм	А	1,7
		Е-30/260	1,7
		Е-30/288	1,7
		Е-96/125	1,7
		Е-16/150	1,7
Устойчивость к воздействию расплавленного припоя	сек	А 288°	>60
Поверхностное электрическое сопротивление, не менее	Ом	А	1012
		С-96/40/92	1010
		Е-60/125	1012
Объемное электрическое сопротивление, не менее	Ом*м	А	1013
		С-96/40/92	1012
		Е-60/125	1011
Водопоглощение, не более	%	С-24ч/23°	0,06
КЛТР по оси Z	1/ºК	А	3,4х10-5
Температура стеклования (TMS)	°C	А	135-140

Тестирование материала по высокочастотным характеристикам

Наименование показателя	При частоте 106 Гц	При частоте 1010 Гц
Диэлектрическая постоянная в исходном	3,69	3,87
После 96ч/40°/93%	3,78	3,90
После 96ч/20°/дисцил.воде		3,90
Тангенс диэлектрических потерь в исходном	0,0075	0,0061
После 96ч/40°/93%	0,0095	0,0069
После 96ч/20°/дисцил. воде		0,0069

График 1

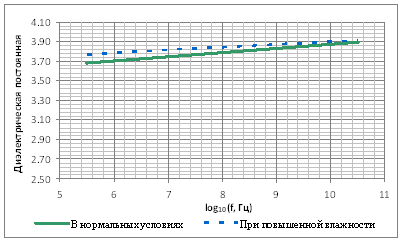

Зависимость диэлектрической постоянной при изменении частоты в нормальных условиях и условиях с повышенной влажностью.

График 2

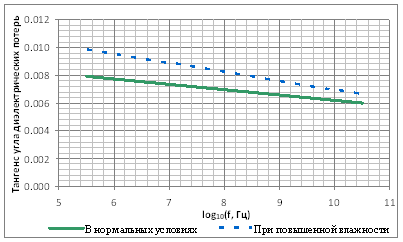

Зависимость тангенса диэлектрических потерь от изменения частоты в нормальных условиях и условиях с повышенной влажностью.

Данные параметры демонстрирует характерную эксплуатационную надежность материала СФВЧ во всем диапазоне частот.

Вышеприведенные результаты являются типичными параметрами; они не предназначены для использования в качестве
заданных пределов. Приведенная в данном документе информация носит ознакомительный характер. Свойства материала СФВЧ могут различаться в зависимости от конструкции и области применения.
